Terremoto in Emilia, l’area si è sollevata di 15 cm

Franz Russo

Consulente web e social media, content manager e blogger. Nel 2008 apro questo blog per osservare come la comunicazione stia cambiando con i social media

Riceviamo e pubblichiamo questi dati importanti che danno un punto di vista tecnico ma efficace per comprendere la portata del terremoto di domenica scorsa. I dati rilevati dai satelliti radar di COSMO-SkyMed dell’Asi evidenziano la deformazione della superficie, permettendo ai ricercatori di Cnr-Irea e Ingv di fare le prime valutazioni sulla zona colpita

Mappa-Spostamenti-IREA---Terremoto-EmiliaNell’emergenza post terremoto dell’Emilia Romagna il Dipartimento della Protezione Civile, fin dalle primissime ore dopo il sisma, ha coinvolto l’ASI Agenzia Spaziale Italiana, il CNR-IREA Consiglio nazionale delle ricerche-Istituto per il rilevamento elettromagnetico dell’ambiente e l’INGV Istituto nazionale di geofisica e vulcanologia, per la programmazione di nuove acquisizioni radar dai satelliti della costellazione COSMO-SkyMed al fine di disporre, in tempi molto rapidi, di informazioni circa la deformazione crostale connessa alle scosse sismiche di maggiore energia: tipo di deformazione, entità ed estensione del territorio interessato. Grazie alle informazioni satellitari è stato possibile completare il quadro della situazione dell’area colpita dal sisma. Per una parte dell’area studiata si è evidenziato che si è avuto un sollevamento il cui valore massimo è pari a circa 15 centimetri. Questi dati concordano con quelli  sismologici e mostrano un piano di rottura principale immergente verso Sud lungo il quale la parte meridionale di questo settore della Pianura Padana si è accavallato sul settore settentrionale (faglia di sovrascorrimento).

Una delle più importanti capacità dei sistemi radar per l’Osservazione della Terra è quella di funzionare giorno e notte e in qualsiasi condizione atmosferica. Questa caratteristica, data la densa copertura nuvolosa che ha interessato la zona durante i primi giorni dell’emergenza, si è rilevata di particolare importanza: l’informazione radar è risultata l’unica capace di fornire, in tempi brevissimi, un quadro d’insieme della situazione, non rilevabile con le metodologie ottiche standard.

Bondeno_INGV_interferogrammaMediante una tecnica denominata Interferometria Differenziale è possibile misurare spostamenti del terreno, anche dell’ordine dei centimetri, utilizzando immagini radar acquisite prima e dopo un evento sismico. L’ultima acquisizione dei satelliti COSMO-SkyMed sulla zona interessata dal sisma è avvenuta la sera del 19 maggio, poche ore prima dell’evento.

Per poter calcolare la deformazione del suolo è necessario attendere che uno dei satelliti ripassi esattamente sulla stessa orbita. L’Agenzia Spaziale Italiana ha immediatamente predisposto l’acquisizione del primo passaggio utile post-terremoto, avvenuto nella serata del 23 maggio. I dati sono stati prontamente elaborati da un team di ricercatori coordinati da Eugenio Sansosti del Consiglio Nazionale delle Ricerche e da Stefano Salvi dell’Istituto Nazionale di Geofisica e Vulcanologia.

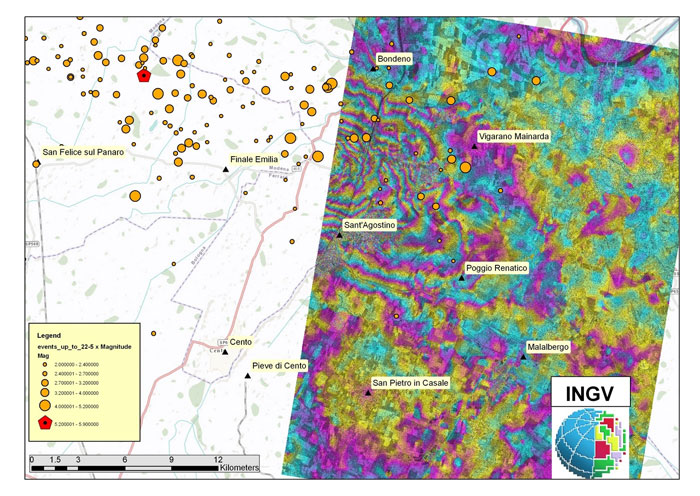

Il risultato ottenuto è il cosiddetto interferogramma, cioè una mappa di deformazione espressa in termini di cicli di colore. Ogni ciclo, o frangia, è rappresentativo di circa 1.5 cm di sollevamento della superficie terrestre. L’area con  fasce di colore (frange) concentriche nell’interferogramma indica un sollevamento del suolo dovuto alla rottura della faglia sismica al di sotto di 1-2 km di profondità.

Questo primo risultato è particolarmente interessante in quanto, pur rappresentando solo il settore più orientale dell’area presumibilmente in deformazione, consente di capire che questa ha un orientamento prevalentemente est-ovest, parallelo alla struttura tettonica che ha generato il terremoto, e può quindi fornire utili informazioni per la definizione della geometria complessiva del processo in atto. La qualità  delle immagini risulta buona, nonostante le condizioni non ottimali della superficie (presenza di coltivazioni e vegetazione).

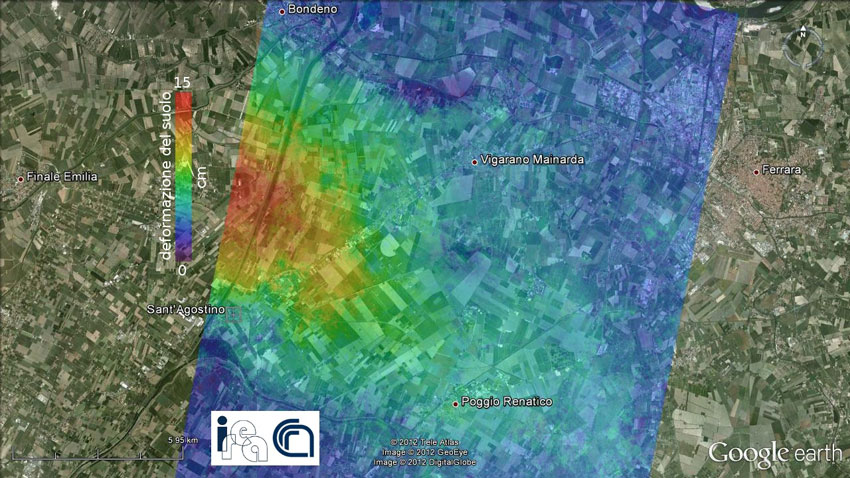

Per rendere più evidenti le deformazioni misurate, le frange sono state convertite in deformazione e rappresentate sulla cartografia di GoogleEarth mediante un codice di colori. Le zone azzurre sono quelle affette da deformazione trascurabile, mentre quelle in rosso hanno raggiunto il valore di massimo sollevamento.

I dati satellitari verranno integrati nei prossimi giorni con le informazioni provenienti dalle campagne di rilievo tuttora in corso sul posto da parte degli esperti.

(comunicato stampa ASI, CNR, INGV)
